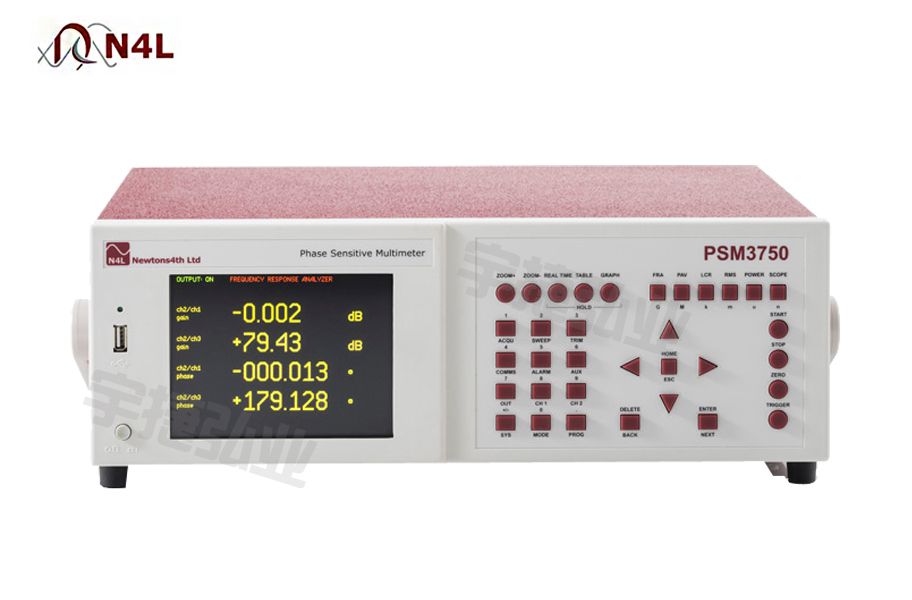

牛顿 频率响应分析仪PSM3750

品牌
牛顿N4L

型号
PSM3750

◆分析功能:搭配IAI2实现阻抗分析功能;
◆隔离功能:高压反馈回路分析;
◆连接方式:可以匹配多种的通讯连接方式;

分享到:
PSM3750

  牛顿PSM3750频率响应分析仪为高频率,高精度频率响应测试提供了一套完整的解决方案,以独特的10Vrms输出,500Vpk隔离触发和500Vpk隔离输入功能使PSM3750频率分析仪在频率响应测试领域迈进了创新的一大步;作为一个隔离的输入频率响应分析仪,PSM3750也提供了市场领先的增益和相位精度(0.01分贝,0.025度)。

  搭配IAI2实现阻抗分析功能

  PSM3750搭配IAI2可为LCR测试提供一个精确的测试方案,N4L公司利用多年来的技术经验总结出:不需要外接分流器,利用4线开尔文技术,IAI2带宽可以达到50MHz, 使N4L公司在阻抗测试领域具备有很宽测试范围的专利技术。

  隔离功能:高压反馈回路分析

  PSM3750拥有500Vpk的隔离触发器,这就使工程师可以直接接触反馈回路而不需要额外加隔离变压器,通过一个真实的隔离板卡提供DC & 10uHz到50MHz的带宽,在大多数情况下由于有500Vpk隔离输入,故不需要衰减器,就可以实现使反馈分析更简单,更快捷和更灵活。

  PSM3750取消了对隔离变压器和差分探头的需求,另外PSM3750从根本上解决了通常在执行分析超过很宽的频率段时,通常在不同频率段测试需要有很多不同的隔离变压器来支持的缺点,PSM3750通过一个单一的输出端口可满足全频率段的测试和分析。

  连接方式

  PSM3750后端有3个隔离的输入通道和一个隔离的触发器;3个输入通道和输出通道可以提供BNC和4mm的安全连接,配合LAN,RS232,USB和GPIB接口,PSM3750频率分析仪可以匹配多种的通讯连接方式。
