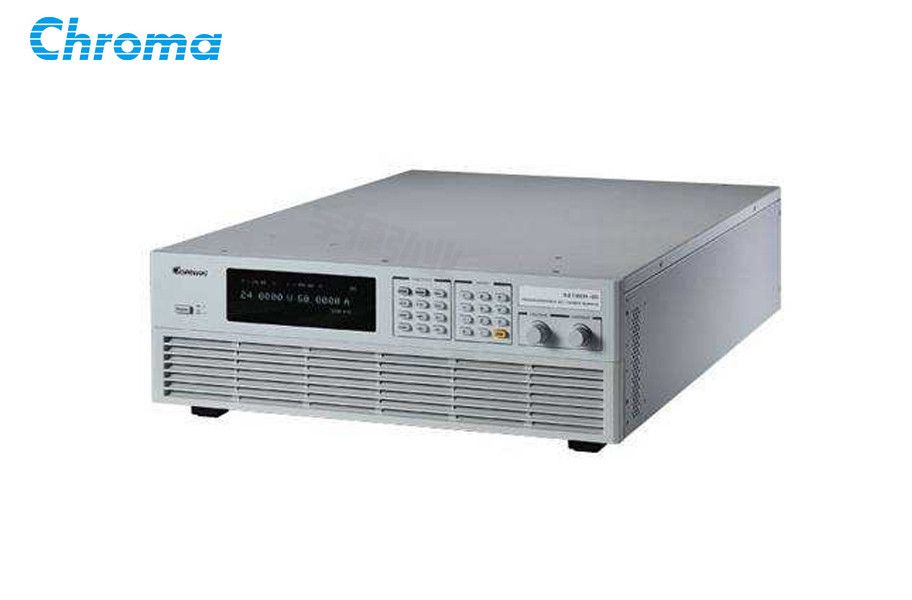

中茂Chroma 可程控直流电源62000H-S金年会系列

品牌
中茂Chroma

型号
62000H-S

◆ 電壓輸出範圍: 0 ~150V/600V/1000V/1500V/1800V;
◆ 交流輸入電壓範圍 : 200/220Vac, 380/400Vac , 440/480Vac;
◆ 3U/15kW高功率密度模組可簡易主/從並聯達1.5MW;
◆ 具有太陽能電池陣列仿真功能。

分享到:
62000H-S

一、產品概述

  中茂電子最新推出太陽電池陣列模擬電源,型號62000H-S金年会系列提供最高可模擬太陽電池陣列的開路電壓(Voc)達1800V及短路電流(Isc)達30A於3U高電源模組,且具有響應快速之設計以模擬太陽電池的輸出I-V曲線,此可應用於光伏逆變器、微逆變器及太陽能充電器的最大功率追蹤(MPPT)效能測試。

  此62000H-S金年会系列具有高速100kHz的數字化資料擷取連續量測線路及數位濾波機制,及高速25kHz的D/A控制,此可精準地模擬I-V曲線,並且可響應光伏逆變器的拉載市電漣波效應於I-V曲線模擬時,單機內建EN50530 & Sandia太陽電池數學模型,使用者可簡單地於單機前面板設定太陽電池I-V特性(Voc/Isc/Vmp/Imp)後輸出一模擬太陽電池陣列I-V曲線予光伏逆變器測試其靜態MPPT效能。

  另外實際太陽電池(Solar Array)陣列會因天候如照度、溫度、雲遮或下雨而影響輸出I-V曲線,此62000H-S金年会系列單機可讓使用者儲存100條I-V曲線,且可設定每條曲線欲執行輸出時間,此可讓使用者測試光伏逆變器於不同地區下天候條件的長時間最大功率追蹤效能。

  62000H-S金年会系列具備16bit高解析度的數位控制及精準的電壓及電流量測機制,並搭配圖形化操作軟體(Softpanel),此可即時地測試及顯示光伏逆變器的最大功率追蹤狀況,且測試MPPT EFF%讀值,另外使用者可選擇欲儲存的量測讀值於軟體上。

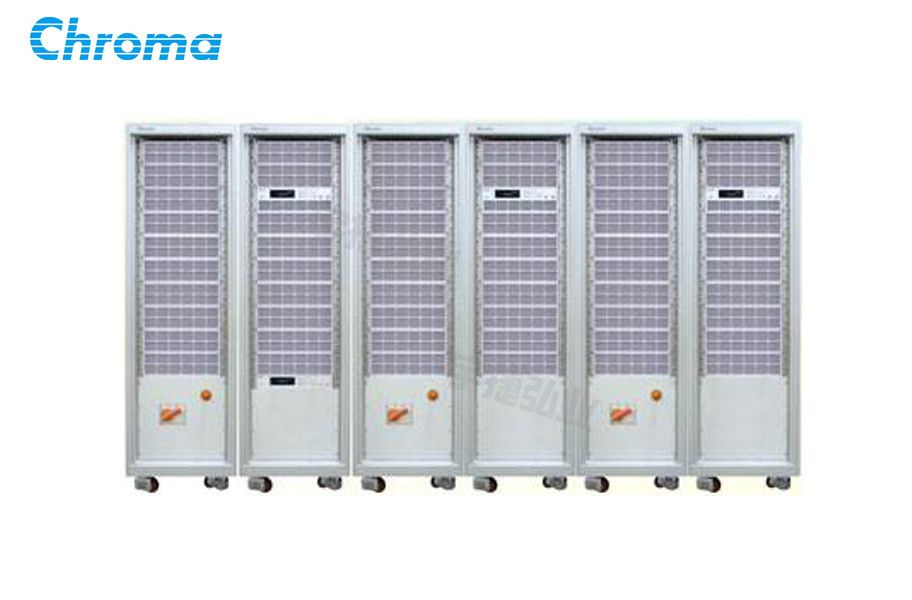

  大功率太陽電池陣列模擬需求於商業用及發電站用光伏逆變器測試時,使用者可簡單地並聯方式連接二台或多台電源模組以達到1.5MW。62000H-S金年会系列電源供應器具有主/從並聯控制模式達10台180kW輸出,使並聯操作模式快速又簡易,在此模式中,使用者只需透過前面板或遠端數位控制主(Master unit)單機,系統會自動將設定數值下載資料到從屬(Slave unit)單機,具有高速同步訊號控制處理,且系統具有自動均流控制。

  62000H-S金年会系列直流電源供應器操作非常簡單,從前面板按鍵或遠端控制器經由標準的USB/RS232/RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸,可毫無困難的以標準機架堆疊於機台上。

二、主要特色

  ◆ 電壓輸出範圍: 0 ~150V/600V/1000V/1500V/1800V

  ◆ 交流輸入電壓範圍 : 200/220Vac, 380/400Vac , 440/480Vac

  ◆ 3U/15kW高功率密度模組可簡易主/從並聯達1.5MW

  ◆ 具有太陽能電池陣列仿真功能

  ◆ 太陽電池陣列模擬 I-V 功能(內建EN50530 & Sandia之I-V曲線數學式)

  ◆ 可模擬多種太陽電池的輸出特性(Fill Factor)

  ◆ 可模擬不同溫度及照度下的I-V曲線

  ◆ 具有非常小的Leakage Current(精準的電壓及電流量測

  ◆ 可模擬太陽面板遮罩下 I-V 曲線(可達4096點)

  ◆ 具有100條I-V曲線自動編程控制

  ◆ 可測試Static & Dynamic MPPT效能(能量積分量測)

  ◆ 可模擬各地區實際天候(天/月/年)I-V曲線

  ◆ 具有資料記錄於Softpanel

  ◆ 標準的USB / RS232 / RS485控制介面

  ◆ 可選購GPIB / Ethernet 控制介面

  ◆ 即時的最大功率追蹤狀態顯示於Softpanel

  ◆ 具有圖形化操作軟體Softpanel

  ◆ 可支援控制10台太陽電池電源於多通道MPPT測試

  ◆ 具EN50530, Sandia, CGC/GF004, NB/T 32004動態MPPT測試程序及報表生成功能
