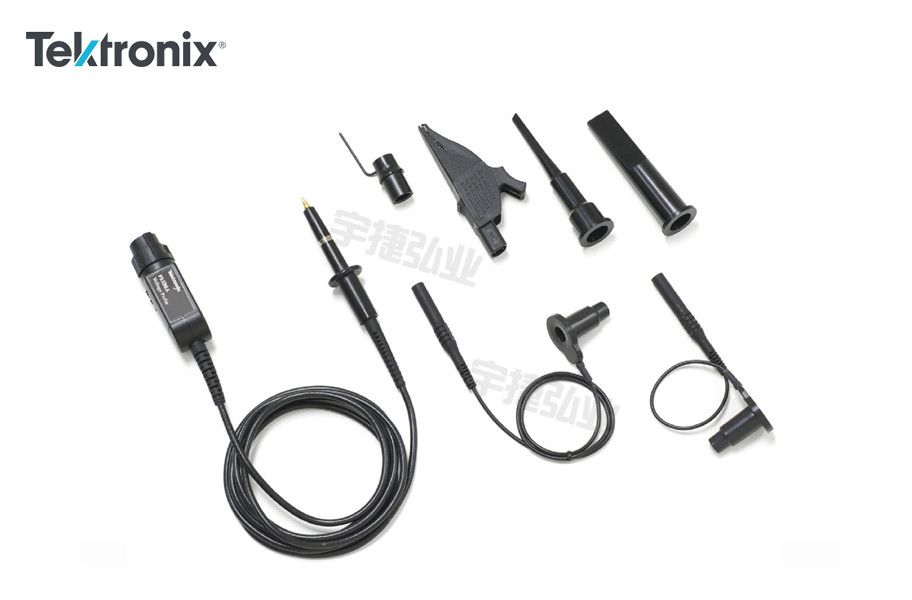

泰克Tektronix 无源高压探头P5100A

品牌
泰克Tektronix

型号
P5100A

◆ 直流至500 MHz;
◆ 2500 V峰值,1000 VRMS CAT II;
◆ 100X,带表头编码;
◆ UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031;
◆ 7 ~ 30 pF 补偿范围。

分享到:
P5100A

一、特点和优点

  P5100A

  ◆ 直流至500 MHz

  ◆ 2500 V峰值,1000 VRMS CAT II

  ◆ 100X,带表头编码

  ◆ UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031

  ◆ 7 ~ 30 pF 补偿范围

  TPP0850

  ◆ 直流至800 MHz

  ◆ 2500 V峰值,1000 VRMS CAT II

  ◆ 50X,带表头编码

  ◆ 设计适用于MSO/DPO5000 和MSO/DPO4000B 金年会系列示波器

  P5122

  ◆ 用于TPS2000 和THS3000 金年会系列示波器

  ◆ 直流至200 MHz

  ◆ 直流耦合时为1000 VRMS CAT II*1

  ◆ 可浮动到600 VRMS CAT II

  ◆ 100X

  ◆ IEC61010-031

  P5150

  ◆ 用于TPS2000 和THS3000 金年会系列示波器

  ◆ 直流至500 MHz

  ◆ 2500 V峰值,1000 VRMS CAT II

  ◆ 可浮动到600 VRMS CAT II 或300 VRMS CAT III

  ◆ 用于波纹测量的首选探头

  ◆ 50X

  ◆ 10 ~ 25 pF 补偿范围

  ◆ UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031

  P6015A

  ◆ 高压– 20 kV DC/40 kV 峰值(100 ms 脉冲宽度)

  ◆ 高带宽– 直流至75 MHz

  ◆ 硅树脂介电质

  ◆ 选配1000X 带表头编码

  ◆ 大补偿范围(7 ~ 49 pF)

  ◆ 大容量多功能地导线和鳄鱼夹

二、应用

  ◆ 电源设计

  ◆ 设计电机拖动

  ◆ 电子镇流器

  ◆ 功率半导体

  ◆ 开关模式控制

  ◆ UPS 系统

  ◆ 功率整流器

  *1 P5122 探头不得在TPS2000 金年会系列示波器上对直流偏置超过300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时推荐使用P5150 探头。

  P5100A 高压探头

  P5100A 为具有低输入电容的高频应用高压探头(2.5 kV)。探头进行补偿后可用于标称输入电容为7-30 pF 的插件和示波器。多种螺接附件可以方便连接测试中的设备。

  TPP0850 高压探头

  TPP0850 为高压信号(高达2500 Vp-p)提供业内最高带宽探头(800 MHz)。这是测试功率半导体和开关电源的理想带宽,仍通过提高切换速度来将功率损耗降至最低,从而需要上升时间更快、带宽更高且电压更高的探头。TTPP0850 满足这一需要并可与在1200 VRMS 下(高于标准通用探头的电压工作范围)工作的晶体管开关电路配合使用。其还适用于需要更快上升时间的新兴电源应用。

  P5150 和P5122 IsolatedChannel
