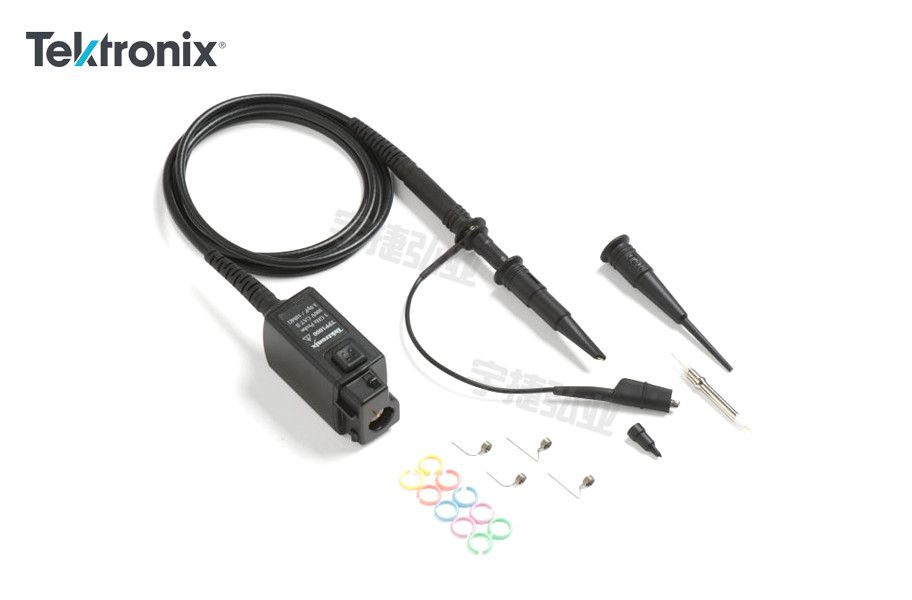

泰克Tektronix 无源电压探头TPP1000

一、概述

　　TPP1000、TPP0500B、TPP0502 和 TPP0250 型号是泰克推出的高带宽通用探头，提供了这一产品金年会系列之前从未使用的突破性技术规格。这些型号的探头专门针对泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 金年会系列 MSO 金年会系列示波器而设计，能够提供高达 1 GHz 的模拟带宽，容性负载低于 3.9 pF。

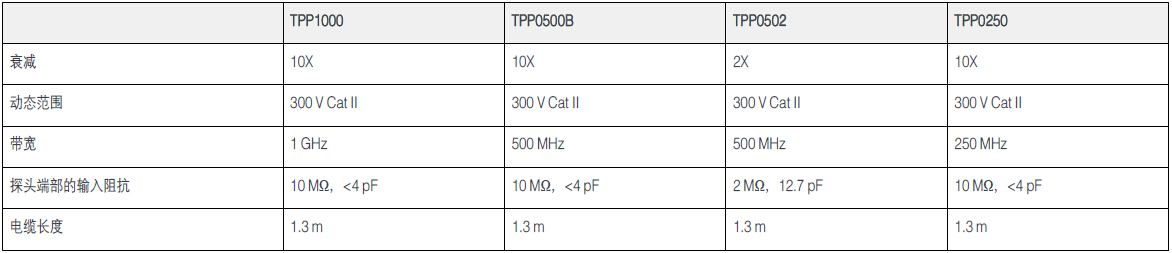

二、主要性能指标

　　◆ 1 GHz、500 MHz 和 250 MHz 探头带宽型号

　　◆ <4 pF 输入电容

　　◆ 10X 和 2X 衰减系数

　　◆ 300 V CAT II 输入电压

　　◆ 适用于 MDO3000、MDO4000、MSO/DPO5000 和 5 金年会系列MSO 金年会系列示波器

三、主要特点

　　◆ 紧凑型探头头部，适合探测小型几何电路元件

　　◆ 探头主体较小，更容易观察待测设备

　　◆ 刚性端部，保证了待测设备的连接性

　　◆ 小型 MMCX 可更换端部套筒，用于建立安全的免手持连接(仅限 TPP1000)

　　◆ 0.1 英寸(2.54 毫米)和 0.062 英寸(1.57 毫米)方针适配器连接到 MMCX 端部套筒，可轻松建立与方针头以及0402 组件之间的免手持连接(仅限 TPP1000)

　　◆ 可更换的探头端部套筒

　　◆ 较大附件套件，具有多种连接能力

四、连接能力

　　◆ 集成的示波器和探头测量系统提供智能通信，可自动缩放和调整示波器显示屏上的单位，以与探头衰减匹配

　　◆ 内置交流补偿优化了整个频率范围的信号路径

五、应用

　　◆ 低功率设备

　　◆ 维修

　　◆ 生产工程测试

　　◆ 研发

　　准确的高速无源探测技术

　　这种极低的容性负载降低对电路的不利影响，能够允许更长的接地引线。而且由于探头的带宽较宽，因此能够查看对于高速应用极为重要的信号高频分量。TPP1000、TPP0500B 和TPP0250 无源电压探头具有所有通用探头的优势，比如高动态范围、柔性连接选项以及耐用的机械设计，同时提供有源探头的性能。

　　准确低压

　　TPP0502 提供行业最高带宽 (500 MHz) 和最低衰减系数(2X)，适于进行低压测量，比如波纹测量，这是对电源输出的常见测量。TPP0502 的低容性负载意味着还可以在此探头上应用长接地引线，同时对测量效果的影响最小，因而工程师可以更灵活地在设计周围移动，不必担心接地引线的长度问题。
