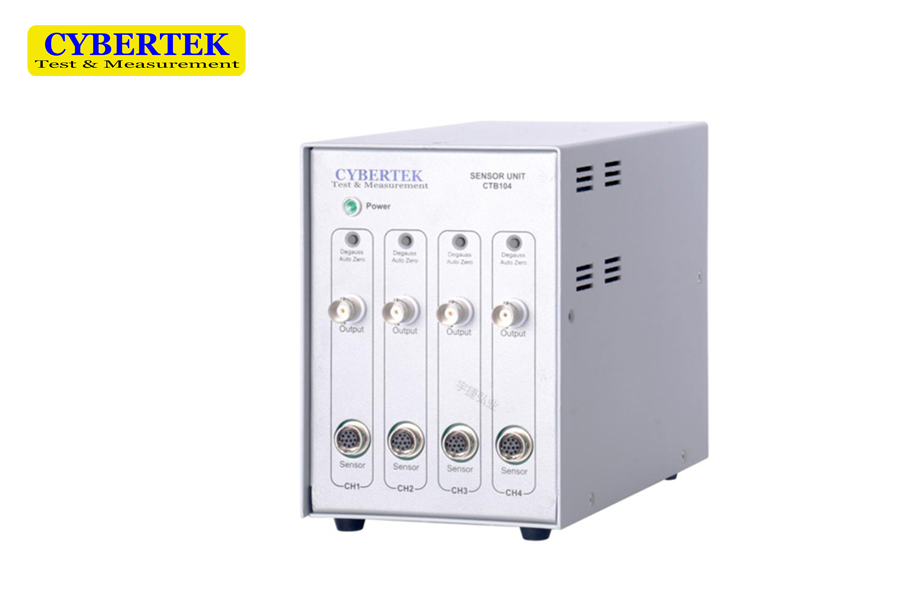

知用Cybertek 传感器单元 CTB104

品牌
知用Cybertek

型号
CTB104

◆ 消磁调零功能 4通道独立控制
◆ 信号输出接口 BNC(4通道独立输出)
◆ 输入电压范围 90~264VAC
◆ 频率 47~63Hz

分享到:
CTB104

一、产品概述

  CTB104 为 CTB 金年会系列高精度电流传感器配置的传感器单元,通过专用的 12pin 接口互相连 接,CTB104 传感器单元可同时接 4 台 CTB 金年会系列产品,具有消磁调零功能和传感器信号输出接 口,通过面板上的消磁调零按键,实现对应通道的传感器的消磁调零功能,标准的 BNC 信号输 出接口,可接任何厂家的示波器,功率分析仪等存储记录设备。

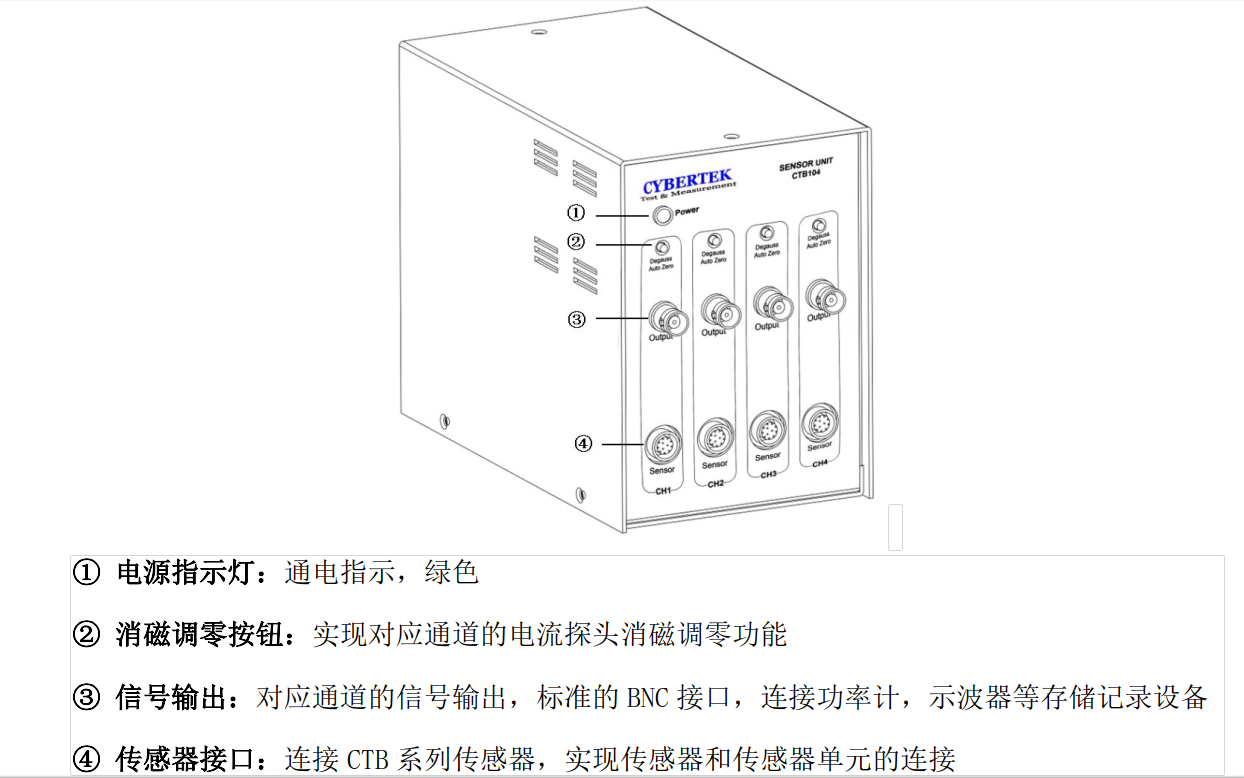

二、产品说明

1

三、操作方法

  ●CTB 金年会系列电流探头连接传感器单元CTB104。

  ●传感器单元输出接口通过BNC 线连接示波器,功率分析仪等终端设备。

  ● 接通传感器单元 CTB104 的电源。

  ●执行消磁调零,可通过探头上的按键实现消磁调零,也可以通过传感器单元上的按键实现。
