德国EA 可编程直流电子负载EA-EL 9000 B 2Q

品牌
德国EA

型号
EA-EL 9000 B 2Q

◆ 两象限模块
◆ 输入功率级别:0...600 W至0...2400 W
◆ 输入电压:0...80 V至0...750 V
◆ 输入电流:每台高达170 A
◆ 基于FPGA的控制电路
◆ 带LED状态灯的控制面板
◆ 多个可调保护功能:OVP, OCP, OPP
◆ 操作模式:CV, CC, CP, CR
◆ 电隔离接口(模拟与USB端口)

分享到:

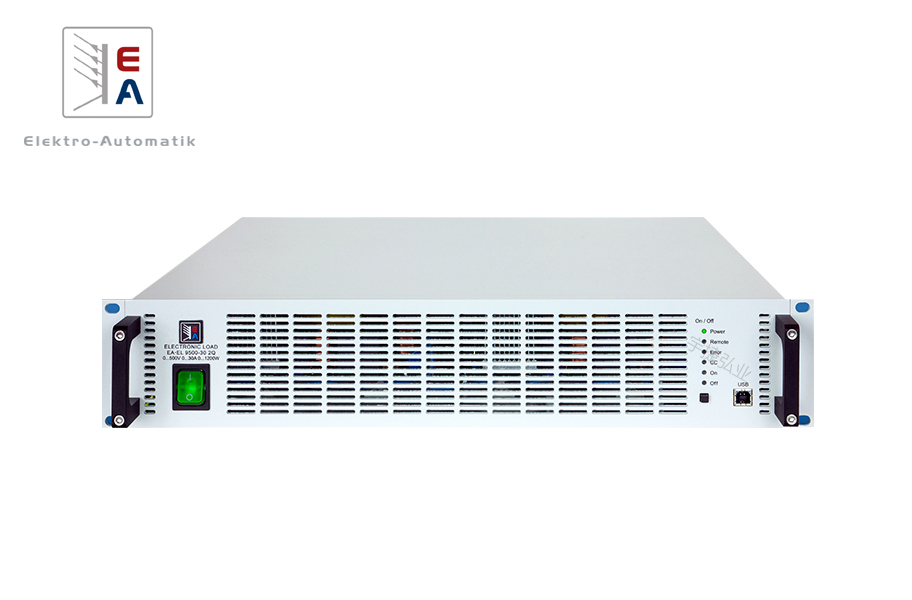

EA-EL 9000 B 2Q

一、概要

  专为所谓的“两象限操作”而设计的EA-EL 9000 B 2Q金年会系列电子负载,可以结合EA-PS 9000, EA-PSI 90000与EA-PSE 9000金年会系列一起操作。该负载金年会系列特别关注输出电压改变时的动态变化。

  将电子负载直接连到电源输出端就可来实现。负载还要连到共享总线上,这样可由兼容的电源设备控制。

  默认情况下,本负载产品的配置为,以全功率、全电流和最小电压运行,可独立运行,也可在主-从模式下运行。其他参数则经远程控制进行配置,例如使用软件EAPC软件。

31

二、两象限操作

  两象限操作(2Q,2QO)具有广泛的应用。例如,减速电机的再生能量可以被消耗掉。从而保护电机以及电源,防止过压。另一个例子就是,各种类型的电池或其他储能设备的最终测试或其特性的模拟。 电池可以使用2Q系统进行充放电。

  当与电源并联运行时,可以实现在极短的时间内快速下降电压。它通过对电源产品的输出电容放电,形成动态的电压进程来实现。

三、功率等级、电压和电流

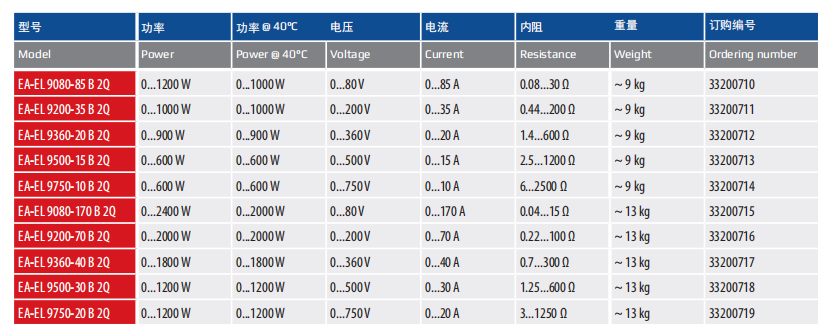

  EA-EL 9000B 2Q新负载金年会系列为模块式产品,可以组成一个或两个功率级。有0...80 V DC至0...750 V 不同的DC输出电压,单机输入电流就高达170A。从而可以匹配本公司不同额定电压与电流的实验室电源金年会系列。此兼容性能使EA-EL 9000 B 2Q金年会系列与EA-S 9000,EA-PSI 9000与EA-PSE 9000金年会系列电源组合使用。

四、结构

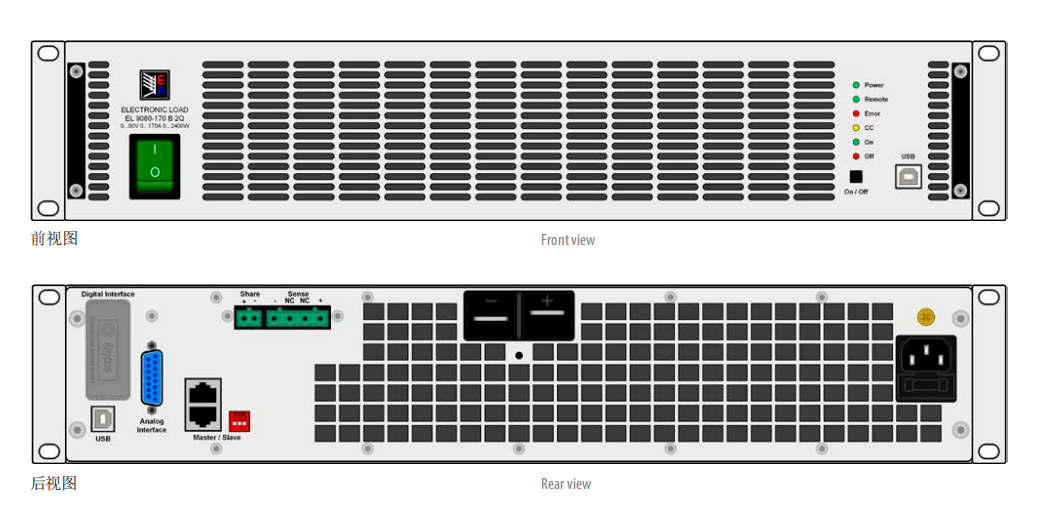

  所有型号都组装在一个19“宽,2U高,460 mm深的柜式外壳内,可以很简便地配进不同尺寸的19“机柜,比如42U,以组成更高的功率。还可将不同的设备混合安装到机柜系统,比如:电子负载与电源一起,这样可以组成一个大功率的供电-吸收电的系统。

五、控制面板

  本金年会系列最初可经共享总线由电源控制。对于特殊应用可选择接口设置所有参数。

  产品状态由多个彩色LED灯指示出来。前板的USB端口用来快速访问直流输入相关的参数,如:设定值(电流/功率等),以及保护极限值(OCP,OPP等)。

六、Share-Bus-共享总线

  产品后板有一个模拟连接端子叫“Share Bus”,用来将与EA-S 9000,EA-PSI 9000与EA-PSE 9000金年会系列电源连接起来,组成两象限系统。该系统专门利用源-沉原理进行测试用途。

  这个共享总线端子还可用来均衡多台负载产品并联时的电流,以获得提升的功率。

七、功率降额

  如EA-EL 9000 B HP金年会系列一样,缩写“HP”表示“大功率”。本金年会系列在环境温度30°C以下时达到额定功率。在此之上,所有型号基于热降额,根据环境温度具体数据,来降低输入功率。

八、远程控制 & 连接

  经内置USB接口或多款可选数字接口的其中一款可以监控、控制和配置本金年会系列负载(见134页)。它还有一个可以控制与监控的标准模拟接口。所有接口 都有直流输入隔离开来。
