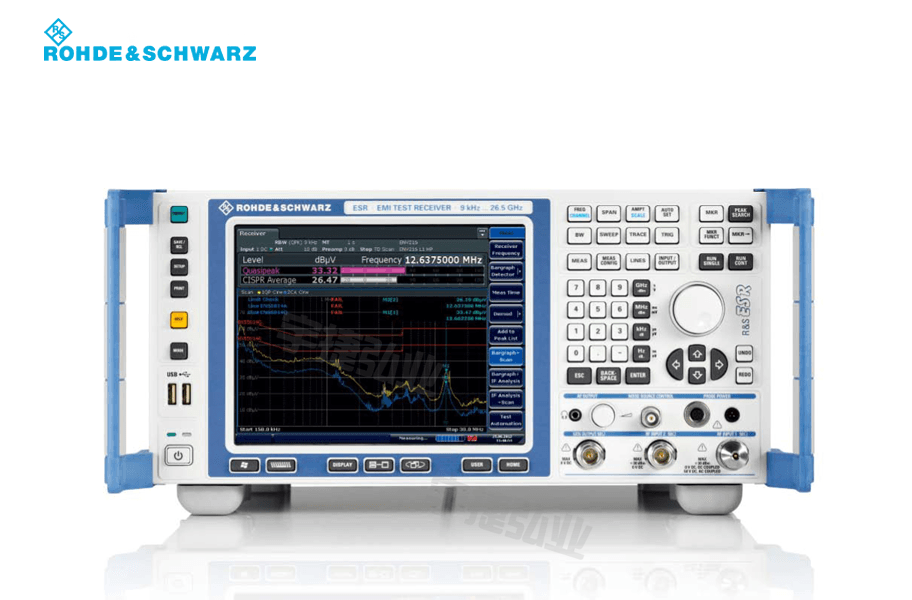

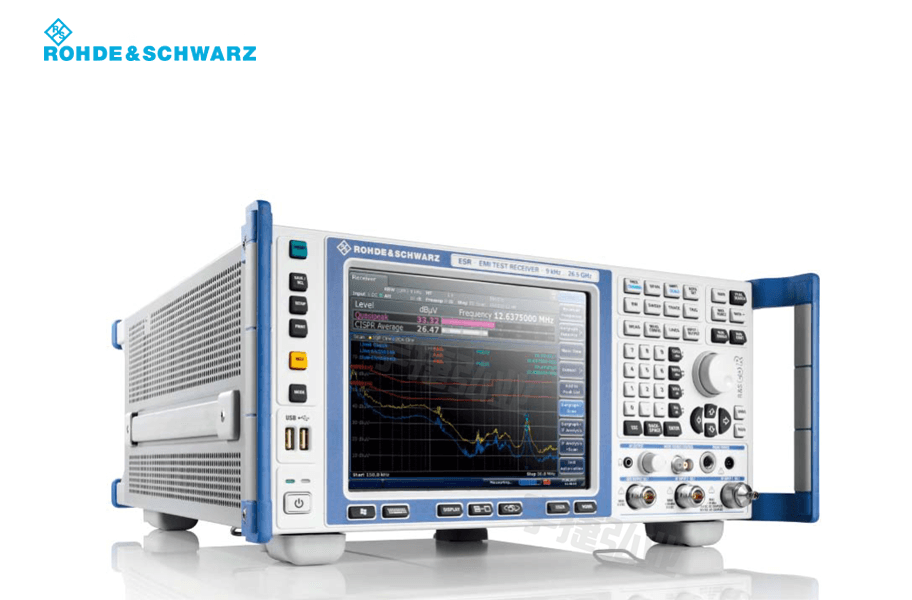

罗德与施瓦茨R&S EMI测试接收机ESR

一、产品概述

　　ESR是一种EMI测试接收机，适用于10 Hz至26.5 GHz频率范围，符合CISPR 16-1-1标准。它可通过常规步进频率扫描来测量电磁干扰，或通过FFT时域扫描以极高速度测量电磁干扰。同时，ESR作为功能全面而强大的信号分析仪和频谱仪，可以满足实验室的各种要求。带有多种诊断工具的实时频谱分析功能，使此测试接收机也能够详细分析骚扰信号及其历史记录。ESR配有结构清晰的菜单和直观的触摸屏，在任何模式下都非常容易操作。

　　ESR的测量比传统的EMI测试接收机快6000倍。过去需要几个小时的骚扰测量现在仅需几秒钟即可完成。这也适用于宽频率范围或采用小频率步进的测量，以及使用准峰值和加权平均的骚扰电压测量。这在产品开发和产品认证期间可以节省大量的时间和成本。

　　除了提供EMC认证测试功能以外，ESR还具有实时频谱分析能力，并提供了全新的诊断工具，诸如频谱瀑布图、余辉模式和频率模板触发。利用这些工具，用户能够检测隐藏的或偶发的骚扰信号，并分析产生的原因。

　　清晰的结构化菜单与直观的触摸屏相结合，使得ESR测试接收机在任何模式中都非常容易操作。21 cm (8.4") 大触摸屏可以显示多达6路不同的轨迹，以便快速、高效地进行结果分析。尺寸小巧，重量轻，再配上坚固耐用的外壳和可选配的直流电源，ESR成为移动应用的理想设备。

二、主要特点

　　◆ 一台仪器中包含了EMI测试接收机和信号/频谱分析仪

　　◆ 符合CISPR 16-1-1第3.1版要求

　　◆ 带预选器并集成20 dB前置放大器

　　◆ 含所有符合CISPR标准的分辨率带宽;以及符合军标(MILSTD-461，DO-160) 的带宽选件，从10 Hz到1 MHz，以10倍步进

　　◆ 超高速时域扫描 (可选) 或常规步进频率扫描

　　◆ 带宽可高达40 MHz的实时频谱分析，用于对骚扰进行详细分析 (选件)

　　◆ 高分辨率的时域显示 (时间分辨率可达50
