知用Cybertek 近场探头EM5030/EM5030LF/EM5030E

一、概述

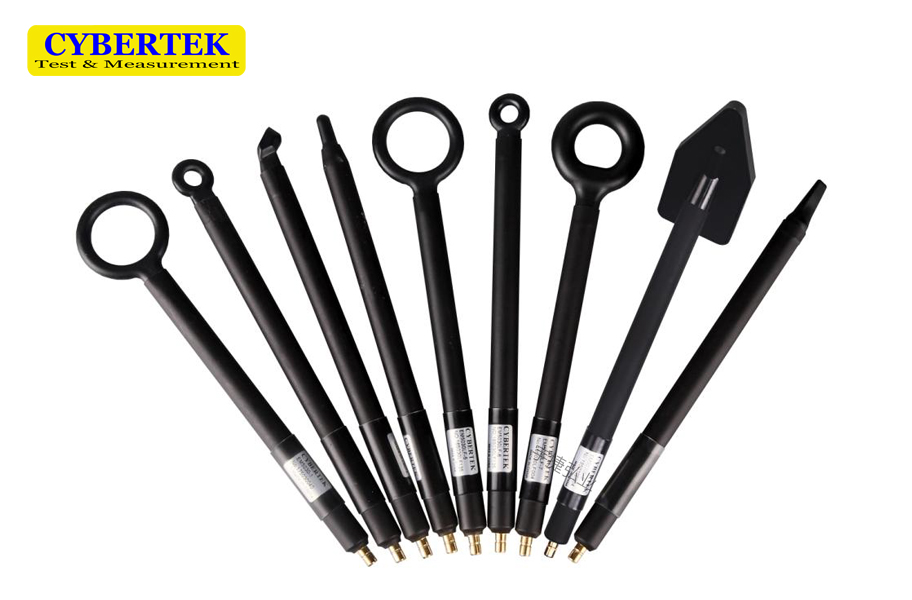

　　EM5030/EM5030LF金年会系列探头组包含了7个专门用来测试磁场(H)探头，它有效地屏蔽了电场干扰(E)，主要用于电磁兼容整改时定位干扰源的近场探头。EM5030的频率范围是30MHz-3GHz，共4种探头形状；EM5030LF的频率范围是9kHz-50MHz，共3种探头形状。

　　EM5030E金年会系列探头组包含了2个专门用来测试电场(E)的探头，覆盖频率范围为30 MHz到3 GHz，主要应用于查找电场干扰源，除了探头其他部分均为屏蔽设计。

　　探头通过50Ω，BNC的电缆直接与频谱仪或者示波器连接。当产品的辐射或传导干扰超过标准时，可用近场探头来寻找产品中哪个元件或电路产生了该频率的干扰，能够检测模块之间的耦合通道以及评估系统内信号切换速率、RF电压等。当干扰信号比较弱时，可以配合本公司的EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系统测试灵敏度。

二、应用

　　■ EMI辐射干扰源定位

　　■ EMI传导干扰源定位

　　■ 电磁场强度检测
