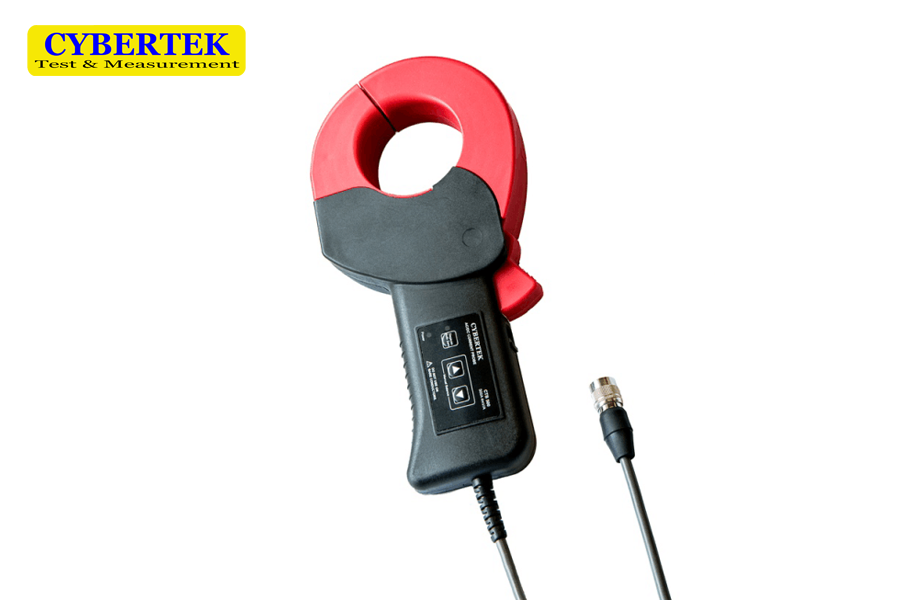

知用Cybertek 传感器单元AC/DC 电流探头CTB500

一、概 述

　　CTB500 电流探头是一款能够同时测量直流和交流的电流探头。是用于500A 以下的 AC/DC 电流的可打开/关闭的夹钳型电流传感器。其特点包括：高精度，典型值 0.3%;良好的频率特性和温度特性;带宽高达100kHz。该产品需要配合 CTB104(四通道传感器单元)使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

二、应用

　　●电源(开关式和线性)设计

　　●新能源﹑电动汽车设计

　　●变频家电

　　●电工实验

　　●逆变器/变压器设计

　　●电子镇流器设计

　　●工控/消费电子设计

　　●发动机驱动装置设计

　　●电力电子和电力传动实验等

　　●交通运输系统(电动车辆、机车、航空电子设备等)设计

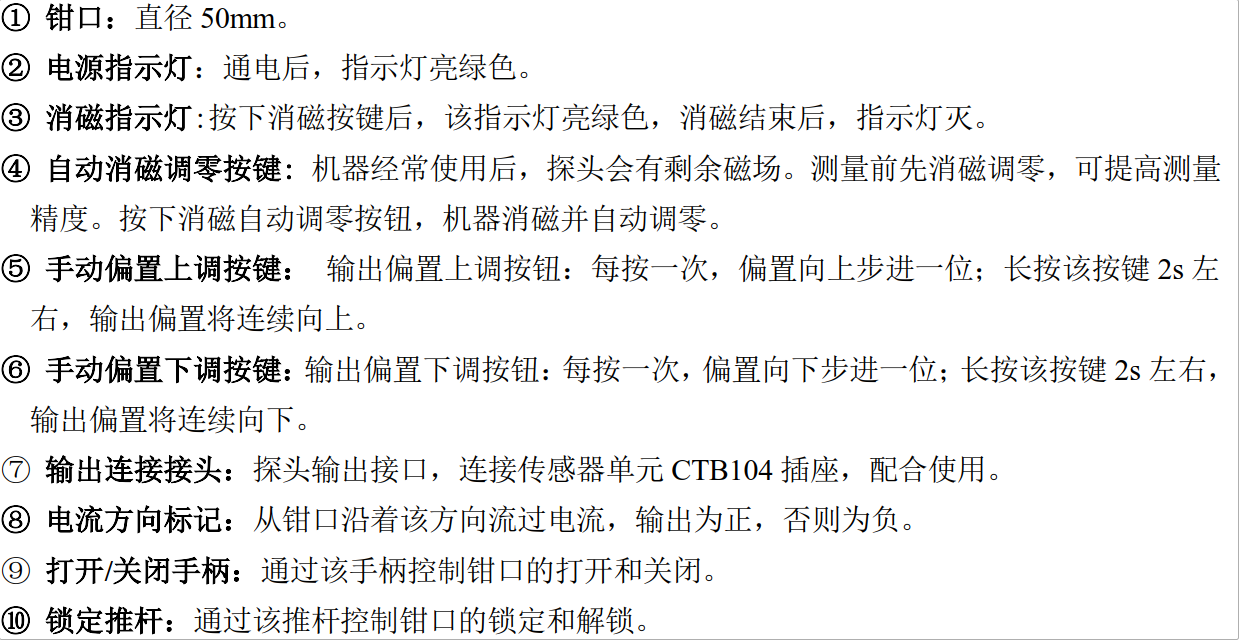

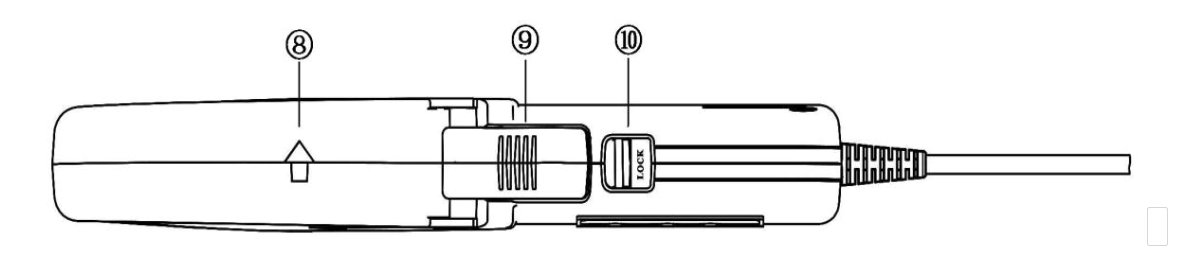

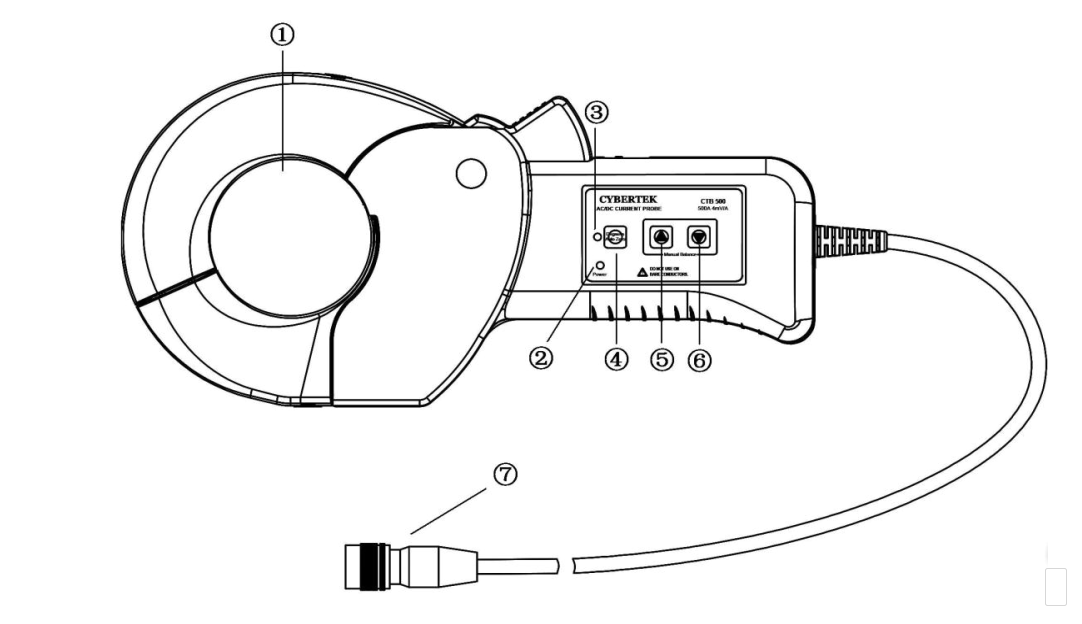

三、产品说明

四、选件说明

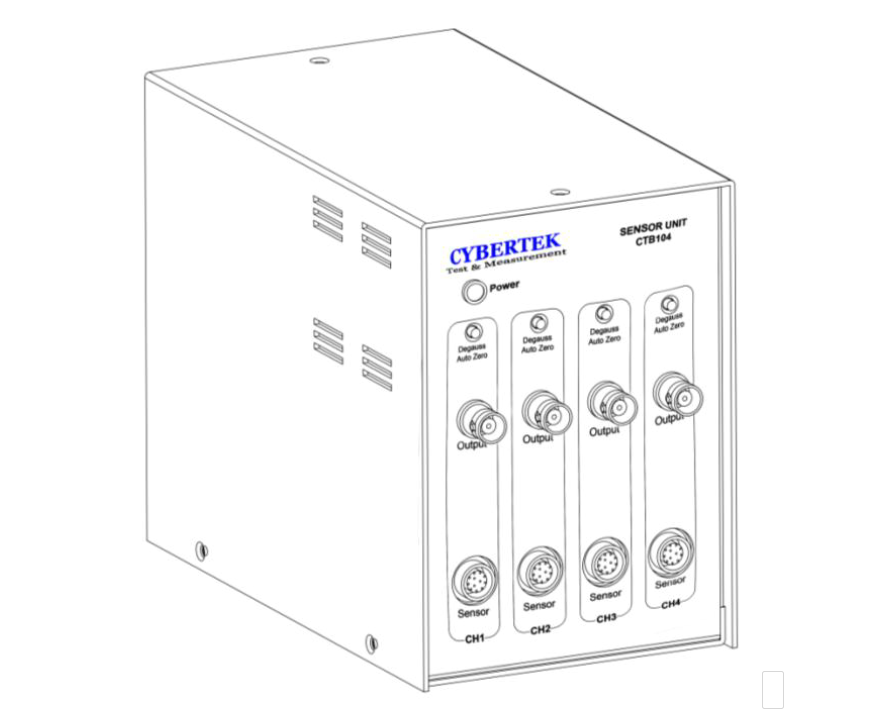

　　CTB104 传感器单元：探头的传感器单元，4 通道，可以同时接 4个电流探头，包含探头连接接口， BNC输出接口，消磁调零按键，和电源指示灯功能。

五、产品电气规格
